Description
Tổng quan

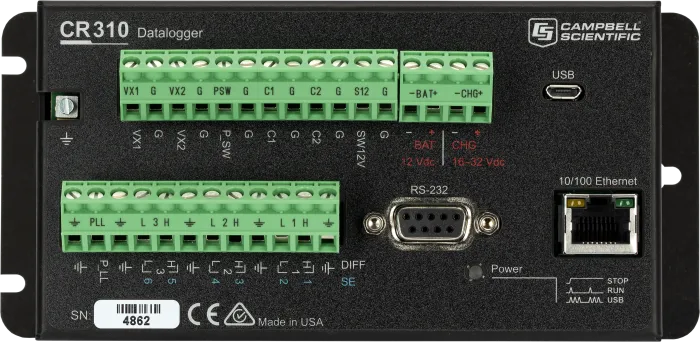

CR310 là một bộ ghi dữ liệu đo lường và điều khiển đa năng, nhỏ gọn, chi phí thấp bao gồm cổng Ethernet 10/100 tích hợp và các đầu nối đầu cuối có thể tháo rời. Bộ ghi dữ liệu cấp nhập cảnh này, với bộ hướng dẫn phong phú, có thể đo hầu hết các cảm biến thủy văn, khí tượng, môi trường và công nghiệp. Nó sẽ tập trung dữ liệu, làm cho nó có sẵn trên các mạng khác nhau và phân phối nó bằng giao thức ưa thích của bạn. CR310 cũng thực hiện việc ra quyết định tự động tại chỗ hoặc từ xa để điều khiển và liên lạc M2M. CR310 lý tưởng cho các ứng dụng nhỏ đòi hỏi giám sát và điều khiển từ xa, lâu dài.
Sự khác biệt chính giữa CR300 và CR310 là CR310 cung cấp các đầu nối có thể tháo rời và kết nối Ethernet 10/100.

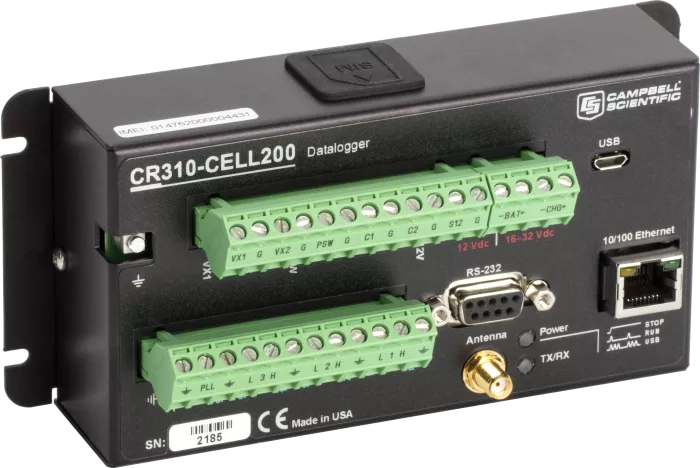

CR310 có nhiều tùy chọn radio phù hợp với các khu vực khác nhau:
- CR310-RF407: Mỹ và Canada
- CR310-RF412: Úc và New Zealand
- CR310-RF422: Châu Âu
- CR310-RF427: Brasil
Thông số kỹ thuật
| -GHI- | Thông số kỹ thuật bổ sung được liệt kê trong Bảng thông số kỹ thuật CR300-Series. |
| Phạm vi nhiệt độ hoạt động |
|
| Tốc độ quét tối đa | 10 Hz |
| Vật liệu vỏ | Nhôm sơn tĩnh điện |
| Đầu vào tương tự | 6 kết thúc đơn hoặc 3 vi sai (được cấu hình riêng) |
| Bộ đếm xung | 8 (P_SW, P_LL, C1, C2 và SE1 đến SE4) |
| Thiết bị đầu cuối kích thích điện áp | 2 (VX1, VX2) |
| Cổng truyền thông |
|
| Chuyển mạch 12 Volt | 1 thiết bị đầu cuối |
| I/O kỹ thuật số | 7 thiết bị đầu cuối (C1, C2, P_SW và SE1 đến SE4) có thể định cấu hình cho đầu vào và đầu ra kỹ thuật số. Bao gồm trạng thái cao / thấp, điều chế độ rộng xung, ngắt bên ngoài và các chức năng giao tiếp. Ngoại lệ: Thiết bị đầu cuối SE4 không thực hiện ngắt bên ngoài. |
| Giới hạn đầu vào | -100 đến +2500 mV |
| Độ chính xác điện áp tương tự |
|
| ADC | 24-bit |
| Yêu cầu năng lượng | 16 đến 32 Vdc cho đầu vào bộ sạc (CHG) (Dòng điện giới hạn ở mức tối đa 0,9 A cho bộ chuyển đổi nguồn hoặc đầu vào bảng điều khiển năng lượng mặt trời.) |
| Yêu cầu năng lượng | 10 đến 18 Vdc cho pin ngoài (BAT) |
| Độ chính xác của đồng hồ thời gian thực | ±1 phút mỗi tháng |
| Giao thức Internet | Ethernet, PPP, RNDIS, ICMP / Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, NTP, Telnet, HTTP (S), FTP (S), SMTP / TLS, POP3 / TLS |
| Giao thức truyền thông | PakBus, Modbus, DNP3, SDI-12, TCP, UDP và các loại khác |
| Ổ đĩa / Chương trình CPU | Flash nối tiếp 80 MB |
| Lưu trữ dữ liệu | Đèn flash nối tiếp 30 MB |
| Cống hiện tại nhàn rỗi, trung bình | 10 mA (@ 12 Vdc với liên kết Ethernet không hoạt động) |
| Cống hiện tại hoạt động, trung bình | 56 mA (@ 12 Vdc với liên kết Ethernet hoạt động, bộ xử lý luôn bật) |
| Kích thước | 16,26 x 7,62 x 5,68 cm (6,4 x 3,0 x 2,2 in.) |
| Trọng lượng | 288 đến 306 g (0,64 đến 0,68 lb) tùy thuộc vào tùy chọn giao tiếp được chọn |
Lợi ích và tính năng
- Thiết lập dễ dàng với phần mềm PC và kết nối USB
- Đo lường với sự tự tin cảm biến analog và kỹ thuật số
- Internet sẵn sàng – email, FTP, HTTP / web, TCP – với các tiện ích bổ sung cần thiết
- Tin tưởng vào chất lượng khoa học của Campbell, bao gồm tăng đột biến tích hợp và bảo vệ ESD
- Tiết kiệm tiền và dung lượng bằng cổng Ethernet tích hợp
- Mạng không dây đến một nút hoặc cổng Internet khác với tùy chọn radio tích hợp

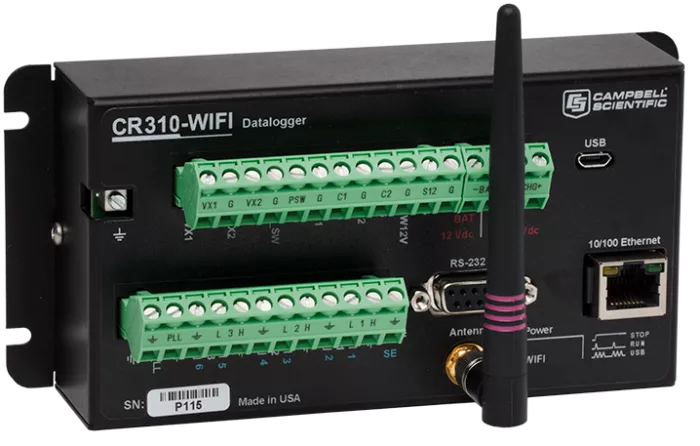

- CR310-WIFI lý tưởng cho giao tiếp IP không dây, tầm ngắn
- Hệ thống dây điện dễ dàng thông qua khối thiết bị đầu cuối có thể tháo rời
- Giao tiếp từ mọi nơi khi sử dụng thiết bị ngoại vi di động hoặc vệ tinh
- Sạc pin bằng bộ điều chỉnh sạc năng lượng mặt trời pin 12 V tích hợp
- Đo cảm biến thông minh bằng RS-232 hoặc SDI-12
- Kết nối với PakBus, Modbus, DNP3, GOES và các giao thức truyền thông tiêu chuẩn khác
- Phân tích và kiểm soát với khả năng lập trình và I/O đa mục đích chung
- Thông báo bằng thông tin liên lạc theo sự kiện và đầu ra vật lý
