Description
Tổng quan

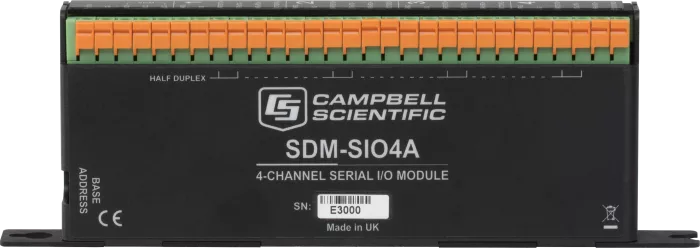

SDM-SIO4A là mô-đun mở rộng I / O nối tiếp cho bộ ghi dữ liệu Campbell Science. Nó được thiết kế để thêm bốn cổng nối tiếp RS-232, RS-422 hoặc RS-485 (nửa hoặc song công) bổ sung và có thể định cấu hình riêng lẻ và có thể định cấu hình riêng vào bộ ghi dữ liệu có khả năng SDM nhằm mục đích giao tiếp với các cảm biến, bộ truyền động hoặc màn hình thông minh. Tối đa ba mô-đun SDM-SIO4A có thể được kết nối với một cổng SDM ghi dữ liệu duy nhất. Các kênh SDM-SIO4A hoạt động giống như một cổng nối tiếp bộ ghi dữ liệu gốc và sử dụng cùng một lệnh I / O nối tiếp quen thuộc. SDM-SIO4A được bảo vệ thoáng qua và chống sét lan truyền đến IEC61000-4-5 cấp 4 trên các giao diện cổng nối tiếp, tránh nhu cầu bảo vệ thoáng qua riêng biệt trong hầu hết các ứng dụng.
Thông số kỹ thuật
| Chức năng | Mở rộng số lượng thiết bị nối tiếp có thể giao tiếp với bộ ghi dữ liệu. |
| Số lượng kênh | 4 |
| Tốc độ dữ liệu được hỗ trợ | 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600 và 115200 bit / s |
| Các chế độ hoạt động được hỗ trợ |
|
| Định dạng dữ liệu được hỗ trợ |
|
| Tự động phát hiện tốc độ truyền | Tự động phát hiện tốc độ truyền KHÔNG được hỗ trợ. |
| Truyền thông PakBus | Việc sử dụng cổng nối tiếp cho giao tiếp PakBus chung hiện không được hỗ trợ. |
| Điện áp |
|
| Nhiệt độ hoạt động | -40 ° đến + 70 ° C (tiêu chuẩn) |
| Độ ẩm | Tiêu chuẩn 0% đến 95% (không ngưng tụ) |
| Lỗ lắp | Hai cách nhau 17,78 cm (7 in.) |
| Gắn clip | Có sẵn kẹp gắn đường ray DIN tùy chọn, có thể được lắp vào đế của vỏ. |
| Tuân thủ EMC | SDM-SIO4A đã được thử nghiệm và chứng minh tuân thủ IEC 61326. Thiết bị kết hợp bảo vệ thoáng qua và chống sét lan truyền được thiết kế để đáp ứng IEC61000-4-5, cấp độ 4, miễn là thiết bị được nối đất đầy đủ. |
| Kích thước | 6,4 x 15,45 x 2,2 cm (2,51 x 6,09 x 0,86 in.) không bao gồm các tab lắp |
Lợi ích và tính năng
- Phương pháp dễ dàng và nhỏ gọn để thêm tối đa 12 cổng nối tiếp bổ sung vào bộ ghi dữ liệu Campbell Scientific có khả năng SDM
- Hoàn toàn tuân thủ các tiêu chuẩn RS-232, RS-422 và RS-485 (bán song công và toàn bộ)
- Có thể đệm một lượng lớn dữ liệu cảm biến nối tiếp giữa các sự kiện xử lý bộ ghi dữ liệu
- Hỗ trợ chế độ “đàm thoại” thiết bị đầu cuối ghi dữ liệu, tạo điều kiện thuận lợi cho việc kiểm tra và chẩn đoán thiết bị nối tiếp
- Bao gồm bảo vệ tạm thời và chống sét lan truyền trên giao diện cổng nối tiếp, loại bỏ nhu cầu bảo vệ tạm thời riêng biệt
- Tiêu thụ điện năng nhàn rỗi thấp, lý tưởng cho các trạm chạy bằng pin
