Tổng Quan

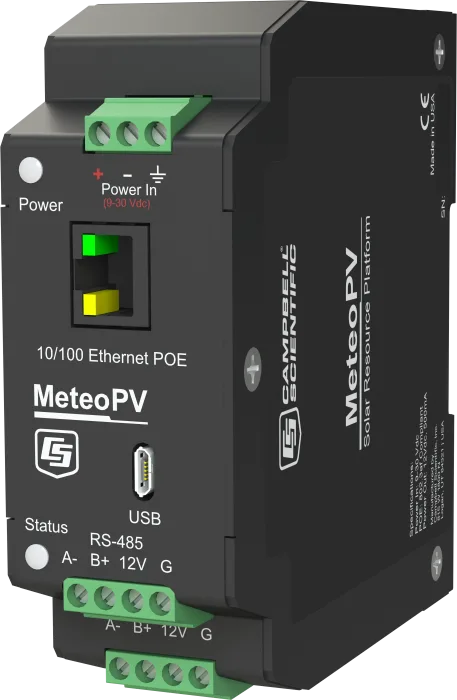

MeteoPV là một nền tảng dữ liệu tài nguyên quang điện (PV) được xây dựng có mục đích, lý tưởng để giám sát PV phân tán và hoạt động như một mặt phẳng mảng (POA), suất phản chiếu và trạm thời tiết thứ cấp làm bẩn. Là một giải pháp trạm mặt trời dễ sử dụng, MeteoPV có tính linh hoạt để giao tiếp với nhiệt kế thông minh, tế bào tham chiếu, cảm biến nhiệt độ sau mô-đun và cảm biến thời tiết nhỏ gọn.

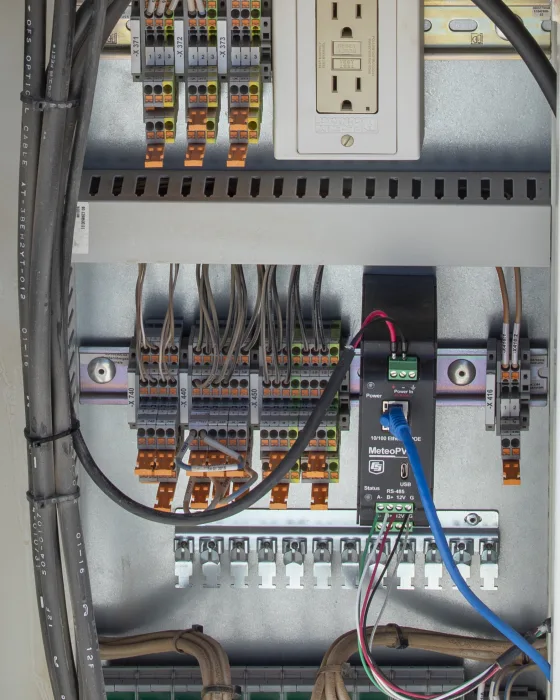

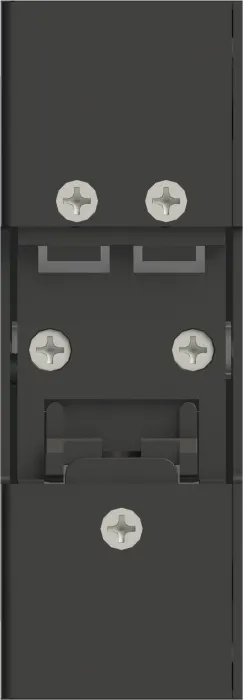

Với diện tích nhỏ và gắn DIN-rail, MeteoPV có thể dễ dàng tích hợp với các hộp kết hợp hiện có hoặc các bảng điều khiển khác. MeteoPV cũng có được khả năng tương thích Power-over-Ethernet, một phương pháp thuận tiện để cung cấp năng lượng, loại bỏ nhu cầu cung cấp năng lượng bổ sung.
MeteoPV cũng lưu trữ giao diện người dùng trực quan trên tàu được truy cập bởi trình duyệt web. Giao diện này đơn giản hóa cấu hình giao tiếp ban đầu và quản lý cảm biến dài hạn.
Với MeteoPV, bạn có thể mong đợi cấu hình đơn giản và dễ dàng, báo cáo vận hành hiện trường dễ tạo, siêu dữ liệu và quản lý cảm biến và trình khắc phục sự cố liên lạc. MeteoPV được thiết kế chuyên nghiệp và được xây dựng có chủ đích, đảm bảo trải nghiệm thu thập dữ liệu đơn giản.
Thông số kỹ thuật
| CPU | ARM Cortex M4 (chạy ở 144 MHz) |
| Điện áp hoạt động | 9 đến 30 Vdc |
| Phạm vi nhiệt độ hoạt động | -40 ° đến + 70 °C |
| Công suất tiêu thụ @ 12 Vdc | ~ 30 mA (không bao gồm cảm biến) |
| Công suất cảm biến cách ly | 12 Vdc, 800 mA |
| POE bị cô lập | Tuân thủ 802.3AF |
| Miễn dịch EMC | IEC 61000-4-2 Lớp 4 |
| USB Micro B | 2.0 tốc độ đầy đủ 12 Mbps (cho kết nối máy tính) |
| Cổng giao diện SCADA | Giắc cắm RJ45 10/100Base-TX, Auto-MDIX song công toàn phần và bán song công, cách ly từ tính và chống sét lan truyền TVS |
| Giao thức giao diện SCADA | Modbus TCP / IP |
| Cổng giao diện cảm biến | RS-485 bán song công |
| Giao thức giao diện cảm biến | Modbus RTU trên RS-485 |
| Bộ nhớ trong | Lưu trữ 3 tháng dữ liệu trung bình, tối đa, tối thiểu và độ lệch chuẩn trung bình 1 và 10 phút (trường hợp xấu nhất với 9 cảm biến được kết nối) |
| Kích thước | 11,76 x 11,56 x 4,14 cm (4,63 x 4,55 x 1,63 in.) |
| Trọng lượng | 272,16 g (0,6 lb) |
Lợi ích và tính năng
- Linh hoạt để dễ dàng tích hợp vào hệ thống giám sát PV hiện có
- Đường cong học tập gần như bằng không — không cần lập trình bộ ghi dữ liệu
- Giao diện người dùng web được nhúng để thiết lập nhanh các phép đo với phản hồi trực quan tức thì và truyền dữ liệu
- Dấu chân nhỏ và gắn đường ray DIN để tích hợp với hộp kết hợp hoặc bảng điều khiển khác
- Campbell Độ tin cậy và chất lượng khoa học
- Tương thích với nhiệt kế tiêu chuẩn công nghiệp, tế bào tham chiếu, cảm biến nhiệt độ mặt sau của mô-đun và cảm biến thời tiết nhỏ gọn
- Được thiết kế để vượt quá tuổi thọ của một nhà máy PV với khả năng chống sét lan truyền và bảo vệ ESD tích hợp IEC Class 4
- SCADA đã sẵn sàng với Modbus RTU và Modbus TCP / IP
