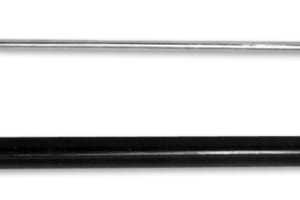

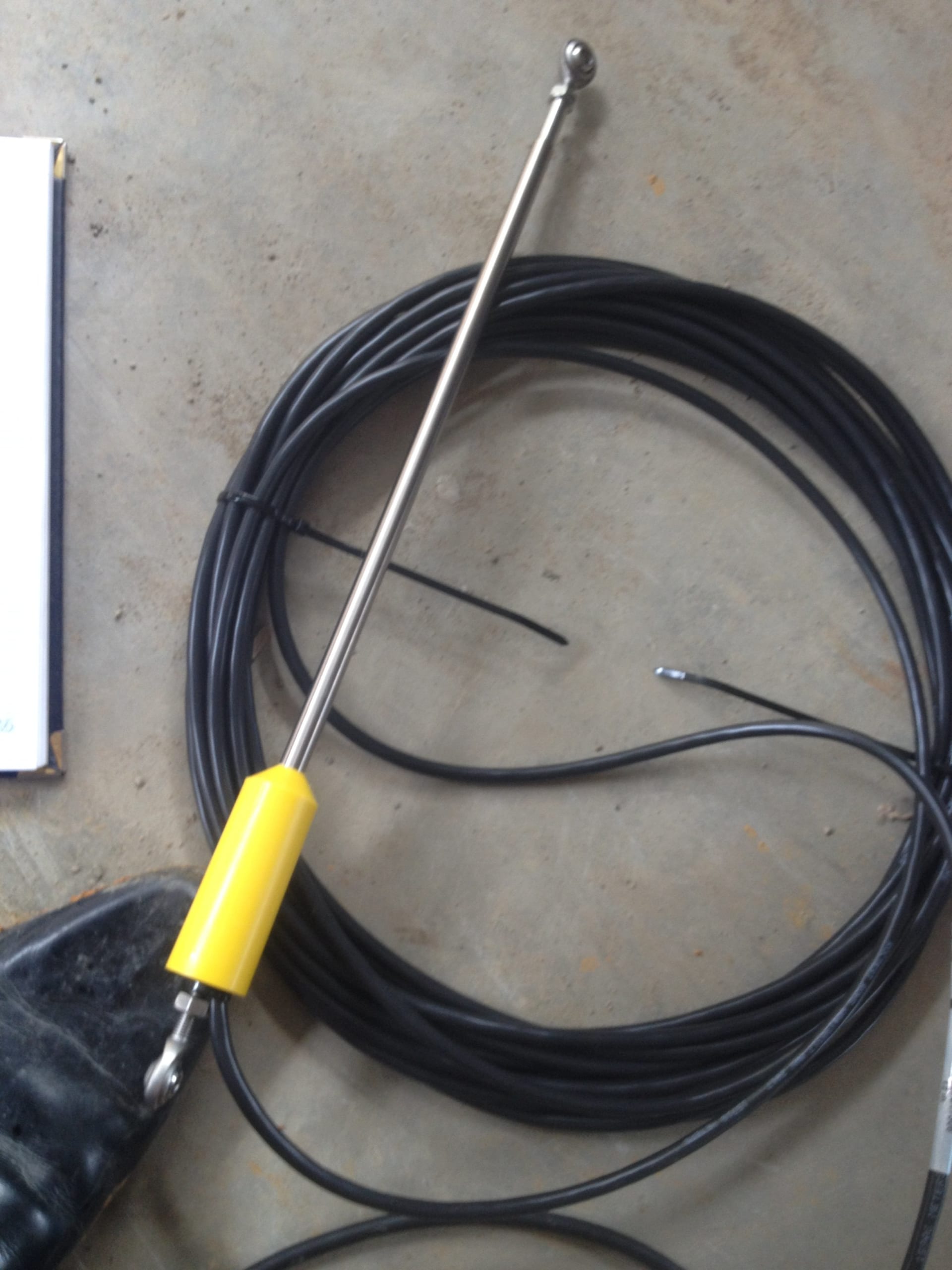

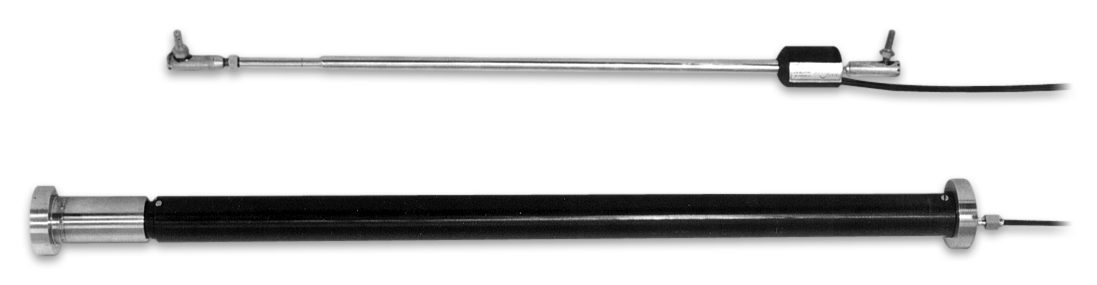

Thiết bị đầu dò dịch chuyển dây rung (VW) JM được sử dụng để đo chuyển động tại các mối nối và vết nứt trong kết cấu và nền móng (bê tông, đá, đất)
Các JM sử dụng một cảm biến dây rung gắn vào một mùa xuân căng giữa hai neo. Bất kỳ sự thay đổi nào về khoảng cách giữa các neo này sẽ làm thay đổi lực căng của dây. Cảm biến được bảo vệ bởi một vỏ thép không gỉ trượt.
| Phạm vi | 25, 50, 100, 150, 200 1 , 250 1 , 300 1 mm |
| Quá phạm vi | 1,00 × phạm vi |
| Sự chính xác | ± 0,25% FS (± 0,1% trong tùy chọn) |
| Độ phân giải | 0,02% FS (tối thiểu) |
| Nhiệt độ hoạt động | −20 ° C đến +80 ° C |
| Thermistor | 3 kΩ |
| Cáp | IRC-41A, IRC-41AP, IRC-390 2 , IRC-21A (JM-T) |

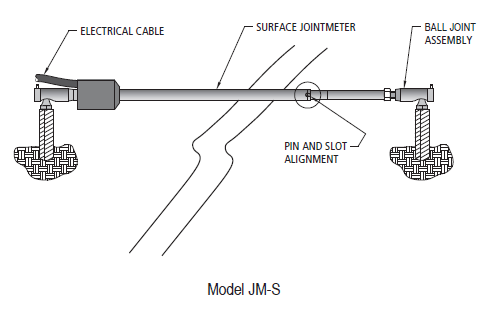

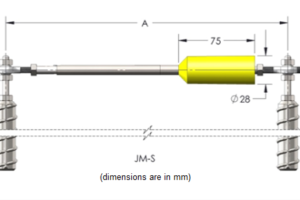

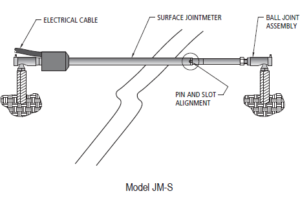

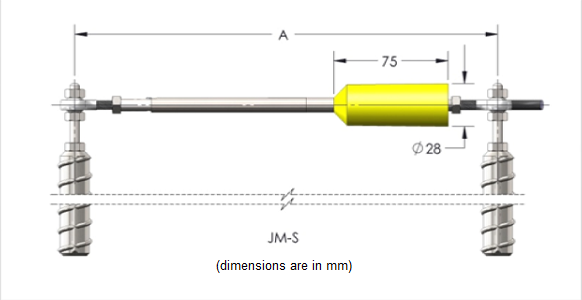

| Chiều dài ‘A’ của JM-S (tầm trung) | 289,5, 357, 500, 651, 797, 933, 1076 mm |

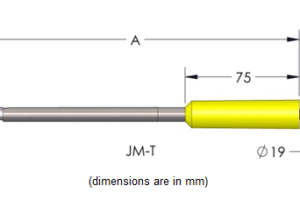

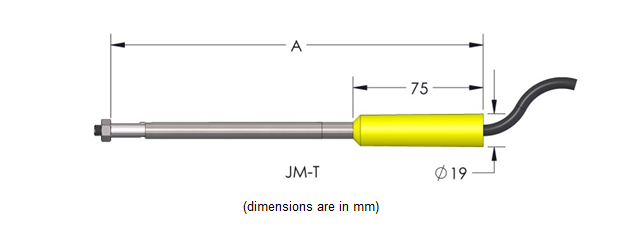

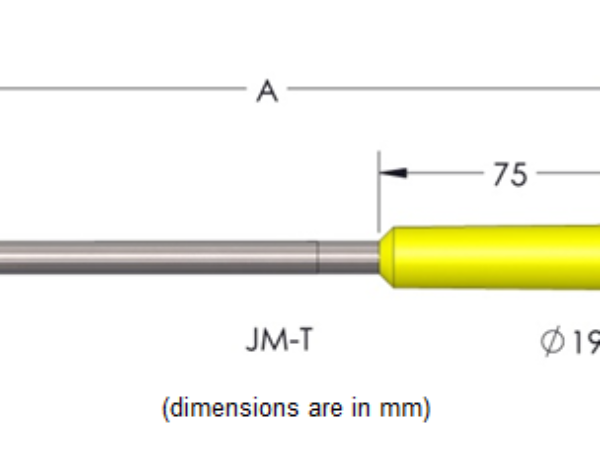

| Chiều dài ‘A’ của JM-T (tầm trung) | 230,5, 298, 442, 593, 738, 875, 1018 mm |

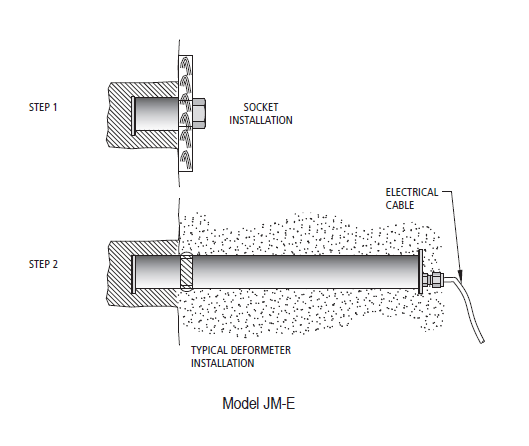

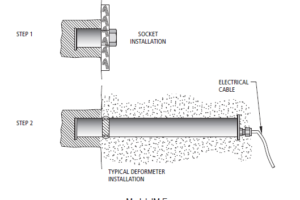

| Chiều dài của JM-E (ở trạng thái nghỉ) | 383, 432, 602, 772 mm |
| Diametre của JM-E (mặt bích) | 47,6 mm |
