Description
Tổng quan

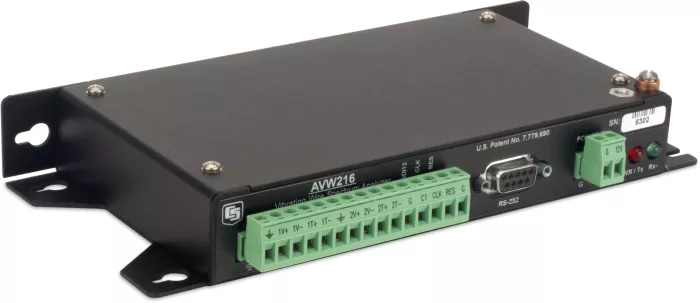

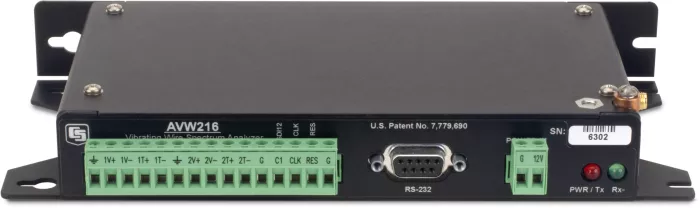

AVW216 là mô-đun phân tích dây rung bao gồm đài phát thanh trải phổ 2,4 GHz bên trong để liên lạc không dây ở nhiều quốc gia trên toàn thế giới. Với mô-đun phân tích dây rung này, bộ ghi dữ liệu của bạn có thể đo thiết bị đo biến dạng dây rung, đầu dò áp suất, áp kế, máy đo độ nghiêng, máy đo vết nứt và cảm biến tải trọng. Những cảm biến này được sử dụng trong nhiều ứng dụng cấu trúc, thủy văn và địa kỹ thuật vì tính ổn định, độ chính xác và độ bền của chúng.
Thông số kỹ thuật
| -GHI- | Thông số kỹ thuật điện có giá trị trong phạm vi -25 ° đến + 50 ° C trừ khi có quy định khác. Yêu cầu môi trường không ngưng tụ. |
| Phạm vi nhiệt độ hoạt động | -25 ° đến + 50 °C |
| Dải tần số vô tuyến nội bộ | 2.450 đến 2.482 GHz |
| Công suất vô tuyến | 50 mW |
| Số lượng cảm biến dây rung được đo | Có thể kết nối tối đa 2 cảm biến dây rung với mô-đun máy phân tích. Các cảm biến bổ sung có thể được đo bằng cách sử dụng bộ ghép kênh AM16 / 32-series. |
| Yêu cầu năng lượng | 9,6 đến 16 Vdc |
| Đầu vào / Đầu ra tương tự | 2 phép đo dây rung vi sai (DF) (V + và V-) và 2 phép đo nửa cầu điện trở tỷ lệ một đầu (SE) (T + và T-) để cảm biến nhiệt độ trên bo mạch của cảm biến dây rung. |
| Cổng điều khiển kỹ thuật số | 3 cổng điều khiển kỹ thuật số (C1 – C3)
|
| Cổng RS-232 | 1 cổng RS-232 9 chân (để kết nối với cổng COM ghi dữ liệu) |
| Độ phân giải đo | 0,001 Hz RMS (dải đầu vào vi sai ±250 mV; -55 ° đến + 85 ° C) |
| Độ chính xác của phép đo | ±0,013% số đọc (dải đầu vào vi sai ±250 mV; -55 ° đến + 85 ° C) |
| Phạm vi điện áp đầu vào | ±250 mV (vi sai) cho đầu vào dây rung |
| Phạm vi chế độ chung | ±25 V |
| Tỷ lệ truyền | Có thể chọn từ 1200 đến 38,4 kbps (giao thức ASCII là một bit bắt đầu, một bit dừng, tám bit dữ liệu và không có tính chẵn lẻ.) |
| Trí nhớ |
|
| Kích thước | 21,6 x 11,18 x 3,18 cm (8,5 x 4,5 x 1,2 in.) |
| Trọng lượng | 0,43 kg (0,95 lb) |
Lợi ích và tính năng
- Cung cấp các phép đo tốt hơn bằng cách giảm đáng kể số đọc không chính xác do nguồn tiếng ồn gây ra
- Giao diện hai cảm biến dây rung; nhiều cảm biến hơn có thể được kết nối nếu sử dụng bộ ghép kênh AM16 / 32B
- Chẩn đoán tự kiểm tra cung cấp phản hồi liên tục về tình trạng cảm biến
- Độ phân giải cao—dưới 0,001 Hz (tiêu chuẩn công nghiệp là 0,1 Hz)
- Cống dòng điện thấp
- Hoạt động từ xa, không dây với radio trên bo mạch
- Giao diện cả phép đo nhiệt độ và tần số từ cảm biến dây rung
